insan cendekia: Model Data

Model data terdiri dari :

High Level : ER Model

Lower Level : Relational-Model

Model Data Relational adalah suatu model data yang meletakkan data dalam bentuk relasi (biasanya disebut table). Sedangkan ER Model yang dijelaskan pada entry sebelumnya.

Relational Data Model Term

Relasi : sebuah table yang terdiri daru beberapa kolom & beberapa baris.

Atribut : kolom pada sebuah relasi.

Tuple : baris pada sebuah relasi atau kumpulan elemen-elemen yang saling berkaitan

Domain : seluruh kemungkinan nilai yang dapat diberikan ke suatu atribut

Degree : jumlah atribut dalam sebuah relasi.

Cardinality : jumlah tuple dalam sebuah relasi.

Relasi menunjukkan adanya hubungan diantara sejumlah entitas yang berasal dari himpunan entitas yang berbeda. Contoh : mahasiswa[nim: string, nm_mhs:string]
Mahasiswa merupakan sebuah relasi, nim adalah nama atribut dan string merupakan tipe atribut.

Basis Data Relational

Baris disebut tuple

Kolom disebut attribute

Tabel disebut relation

Domain : kumpulan dari harga atomic yang didapat, dimiliki suatu kolom/atribut.

Istilah Alternatif

Domain : member nama domain yang sesuai dengan nilai yang akan dimiliki domain tersebut, menentukan tipe data dari nilai yang kan membentuk domain, dan menentukan format dari domain.

Relational Key

Kunci Atribut dari Relasi

Candidat Key : atribut yang digunakan untuk membedakan antar baris.

Primary Key : candidat key yang digunakan untuk mengidentifikasi tuple yang unik pada relasi.

Alternate Key :sebuah candidate key yang tidak bisa menjadi primary key.

Foreign Key :sebuah atribut dalam suatu relasi yang merujuk ke primary key relasi lain.

Contoh : nim[5302411051] nm_mhs[Robitoh Azizah] tgl_lhr[05/08/1992] jk[wanita]

Nim-nm_mhas-tgl_lhr dapat bertindak sebagai candidate key dan nim sebagai primary key.

Batasan-batasan Integritas (Integrity Constrains)

Adalah sutau batasan yang diberikan terhadap suatu relasi, ditetapkan ketika skema didefinisikan, dan dicek ketika relasi-relasi dimodifikasi atau dimanipulasi.

Relational Integrity Rules

Null : nilai suatu atribut yang tidak diketahui, biasanya belum ada nilai (kosong).

Entity Integrity : tidak ada satu komponen primary key yang bernilai null.

     Referential Integrity : garisa yang menghubungkan antar table.

      Latihan 1
Candidate Key :
     Account   : account number, balance.
    Customer : customer name, customer city, customer street.
    Branch     : branch name, branch city, assets.
    Loan        : loan number, amount.
   Primary Key    : account number, customer name, branch name, loan number.
Alternate Key : balance, customer city, customer street, branch city, assets, amount.
   Foreign Key    : tidak ada.

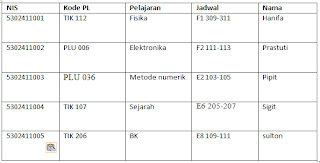

latihan 2
siswa
